caratteristiche:
L'installazione e l'elaborazione sono semplici. La progettazione dell'interblocco meccanico è sicura e affidabile. Il collegamento del corpo e il posizionamento quadrato rendono il prodotto più preciso. Le persone possono selezionare il prodotto corrispondente in base al carico dello stampo. Devono essere presenti almeno 2 set sulla dima per uso simmetrico. L'intervallo di temperatura di esercizio è 120 ° C.

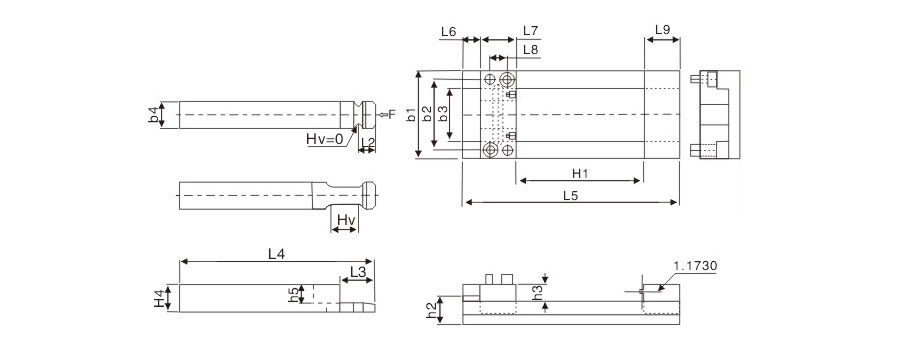

| genere | b1 | H1 | Hv | L5 | L4 | L3 | L2 | h5 | h4 | h3 | h2 | h1 | b4 | b3 | b2 | L9 | L8 | L7 | L6 | Viti di montaggio | Negozio di posizionamento | F (N) |
| Z174 / 50 | 50 | 90 | 0 | 140 | 140 | 20 | 9.75 | 10 | 16 | 9.3 | 16 | 22.3 | 15 | 30.05 | 40 | 20 | 10 | 20 | 10 | M4x12 | 6x20 | 16000 |
| 20 | 40 | |||||||||||||||||||||
| 130 | 0 | 180 | 180 | 20 | ||||||||||||||||||
| 50 | 70 | |||||||||||||||||||||
| Z174 / 80 | 89 | 117 | 0 | 200 | 200 | 34 | 16.75 | 13 | 12.3 | 9.3 | ventidue | 30.3 | 20 | 45.05 | 60 | 34 | 16 | 34 | 15 | M6x16 | 6x20 | 27000 |
| 32 | 66 | |||||||||||||||||||||
| 167 | 0 | 250 | 250 | 34 | ||||||||||||||||||
| 75 | 109 | |||||||||||||||||||||
| Z174 / 100 | 100 | 145 | 0 | 250 | 250 | 45 | 22.25 | 16 | 15.5 | 9.3 | 27 | 37.5 | 25 | 60.05 | 80 | 45 | ventidue | 45 | 15 | M8x18 | 8x24 | 48000 |
| 50 | 95 | |||||||||||||||||||||
| 195 | 0 | 300 | 300 | 45 | ||||||||||||||||||
| 80 | 125 |
Ordine: Tipo N. x H1x Hv X Pcs（Z174 / 50X90X0 X 10）
