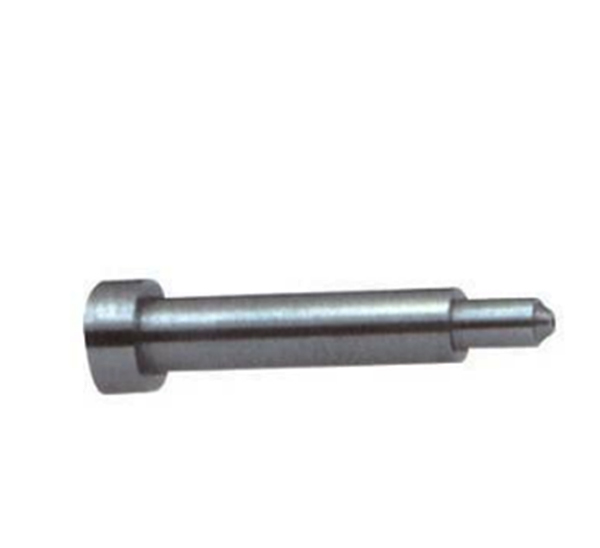

Boccola del canale di colata della spalla

JHN07

Materiale	Durezza
SKH-51	HRC59 ° ~ 61 °

Nella parte superiore della "P" ci sono 0 ~ 0,2 di scala.
Processo di scarico della parte SR.
Eccentricità di D e P inferiore a 0,05.
Eccentricità di D e V inferiore a 0,05.

Download PDF:

Visualizza pdf Tutti i cataloghi

Contattaci

Dettagli del prodotto

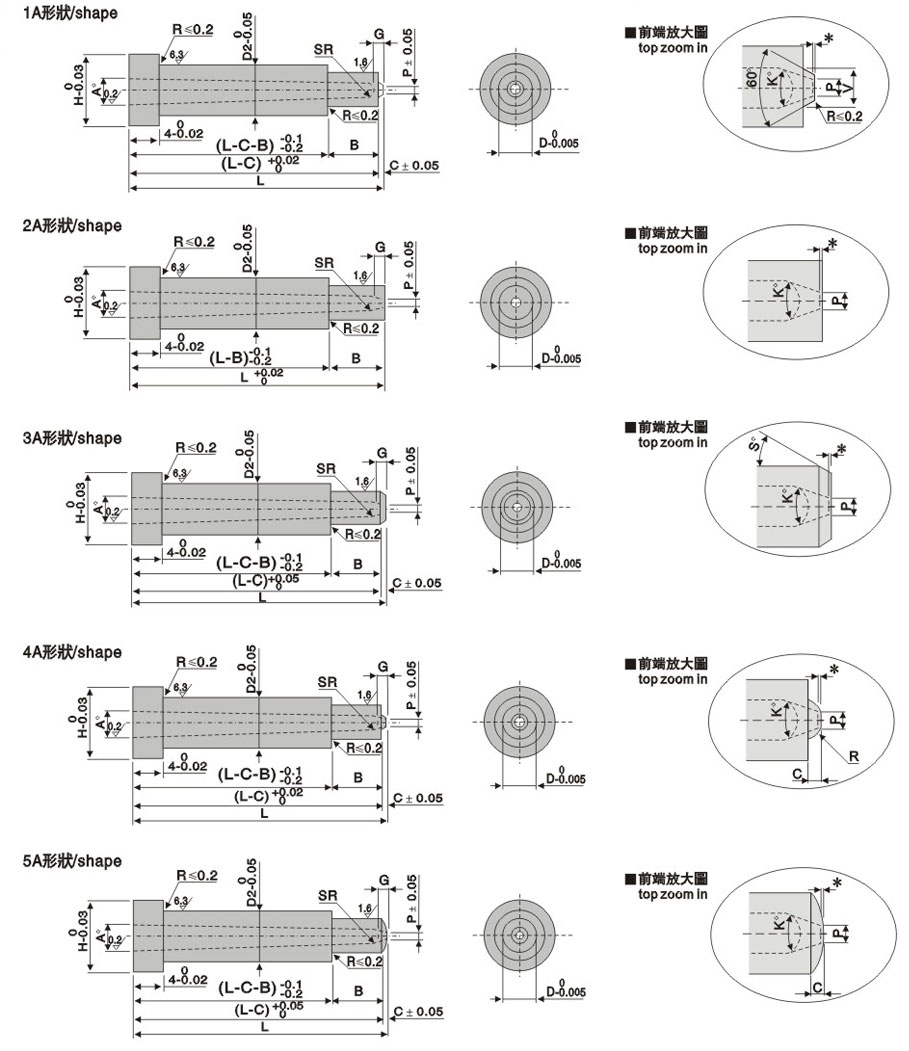

Catalogo N0.			Unità da 0,01 mm	P	A °	K °	Senza unità 2A 0,1 mm	Solo unità da 1A 0,1 mm	Solo 3A 1 ° unità	Solo unità da 4A 0,1 mm	H	D 2	sol	B	SR
genere	Forma	D	L				C	V	S °	R
JHN07	1A 2A 3A 4A 5A	3	30.00 ~ 40.00	0,5 0,6 0.8	1 2 3	20 30	0,3 ~ 0,8	2.0 ~ 2.9	1 ~ 45	0.8 ~ 1.5	8	5	1.2	6	1.00
		4		0.6				2.5 ~ 3.9			9	6			1.00
				0.8 1.0											1.25
		5	30.00 ~ 60.00	0.8 1.0			0.5 ~ 1.5	3.5 ~ 4.9		1.0 ~ 2.0	11	8	1.5	10	1.25
				1.2											1,50
		6		1.0				4.0 ~ 5.9	1 ~ 50	1.5 ~ 3.0	12	9			1.25
				1.2 1.4											1,50
		8		1.2 1.4				4.5 ~ 7.9	1 ~ 50	2.0 ~ 4.0	14	11			1,50
				1.6											2.00
Taglia C solo per 1A 3A 5A, taglia V solo per 1 A, angolo S per 3A, taglia R solo per 4A.

Catalogo N0.		L	@ / P (1 ~ 4P)
genere	D	L	1A	2A	3A	4A	5a
JHN07	3	30.00 ~ 40.00	16.150	14.730	15.010	16.150	16.150
	4	30.00 ~ 40.00	17.010	15.580	15.870	17.010	17.010
	5	30.00 ~ 40.00	15.390	13.970	14.250	15.390	15.390
	5	40.01 ~ 60.00	15.770	14,350	14.630	15.770	15.770
	6	30.00 ~ 40.00	15.390	13.970	14.250	15.390	15.390
	6	40.01 ~ 60.00	15.770	14,350	14.630	15.770	15.770
	8	30.00 ~ 40.00	15.680	14.250	14.540	15.680	15.680
	8	40.01 - 60.00	16.150	14.730	15.010	16.150	16.150
