Tipo Side Locks-GTL

JH050

Unità	Materiale	Durezza	Rivestimento
Maschio	YK30	54 ~ 56HRC	Finitura ossido nero
Femmina	SKD11 (D2)	58 ~ 62HRC	Rivestito in nitruro di titanio

Download PDF:

Visualizza pdf Tutti i cataloghi

Contattaci

Dettagli del prodotto

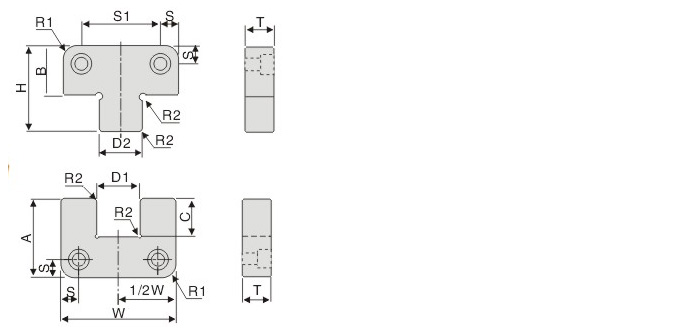

genere	W ± 0,001	T ± 0,001	A ± 0,001	B ± 0,001	C	D1 +0.0003 0	D2 0 -0.0003	H	R1	RAGGIO DELLA TASCA	R2	S ± 0,010	S1 ± 0,010	SHCS
JH050-37	1.0000	0.375	1.125	0.875	0.53	0.5000	0,4999	1.37	0.22	3/16	0.06	0.250	0.500	# 10-32 × 1 / 2"
JH050-49	1.2500	0,490	1.125	0.875	0.66	0.5000	0,4999	1,50	0.22	3/16	0.06	0.250	0.750	# 8-32x5 / 8"
JH050-50C	1.5000	0.500	0.875	0.875	0.56	0,5630	0,5629	1.40	0.22	3/16	0.06	0.250	1.000	# 8-32x5 / 8"
JH050-50	2.0000	0.500	1.375	0.875	0.66	0.7500	0,7499	1,50	0.22	3/16	0.06	0,312	1.376	# 10-32x5 / 8"
JH050-75	3.0000	0.750	1.875	0.875	1.13	1.2500	1,2499	1.96	0,28	1/4	0,12	0.375	2.250	1 / 4-20x3 / 4"
JH050-100	4.0000	1.000	2.375	1.375	1.25	1.5000	1,4999	2.59	0.53	1/2	0,12	0.500	3.000	3 / 8-16x1
JH050-125	5.0000	1.250	2.875	1.375	1.63	2.0000	1,9999	2.96	0.53	1/2	0,12	0,625	3.750	1 / 2-13x 11/4 "
JJH050-150	6.0000	1.500	2.875	1.375	1.75	2.5000	2,4999	3.09	0.53	1/2	0,12	0,625	4.750	1 / 2-13x11 / 2"

Ordina: Tipo

Nota :
1. Il prodotto speciale è disponibile.
2.Il prezzo è per il disegno fornito.
