Tipo Side Locks-GTL

JH049

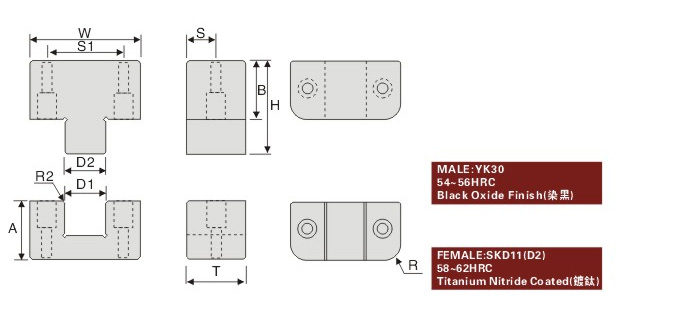

Unità	Materiale	Durezza	Rivestimento
Maschio	YK30	54 ~ 56HRC	Finitura ossido nero
Femmina	SKD11 (D2)	58 ~ 62HRC	Rivestito in nitruro di titanio

Download PDF:

Visualizza pdf Tutti i cataloghi

Contattaci

Dettagli del prodotto

genere	W 0 -0,005	T 0 -0,002	A 0 -0,002	B 0 -0,002	C	ALTEZZA COMPLESSIVA	D1 +0.0002 0	D2 +0.0002 0	H	UN RAGGIO	R2	S ± 0,010	S1 ± 0,010	SHCS
genere	W 0 -0,005	T 0 -0,002	A 0 -0,002	B 0 -0,002	C	ALTEZZA COMPLESSIVA	D1 +0.0002 0	D2 +0.0002 0	H	UN RAGGIO	R2	S ± 0,010	S1 ± 0,010	MASCHIO (2)	FEMMINA (2)
JH049-125	1.250	0,625	0,625	0.500	0,414	1.125	0,438	0,438	0.875	0.26	0,059	0,312	0.875	# 6-32 x 1/2 "	# 6-32 x 5/8 "
JH049-150	1.500	0.875	0.875	0.750	0,531	1.625	0.500	0.500	1.250	0.26	0,059	0,437	1.000	# 8-32 x 3/4 "	# 8-32 x 3/4 "
JH049-200	2.000	1.000	1.125	0.750	0,664	1.875	0.750	0.750	1.375	0.38	0,059	0.500	1.375	# 10-32 x 3/4 "	# 10-32x1"
JH049-300	3.000	1.125	1.500	0.750	0,787	2.250	1.125	1.125	1.500	0.51	0,098	0.562	2.250	# 1 / 4-0x 3/4 "	# 1 / 4-20 x 11/2 "

Ordina: Tipo

Nota :
1. Il prodotto speciale è disponibile.
2. Il prezzo è per il disegno fornito.
