Round Latch Locking unit

DDKL

Download PDF:
Visualizza pdf Tutti i cataloghi
Contattaci

Dettagli del prodotto

caratteristiche:

Il suo design interno unico si applica ai tipi di base dello stampo e piastre dello stampo. I suoi componenti sono realizzati in acciaio vulcanizzato per garantire una lunga durata. Il dispositivo plug è facile da installare tempestivamente. L'installazione interna della serratura a scatto può prevenire il conflitto tra giunti e componenti esterni.

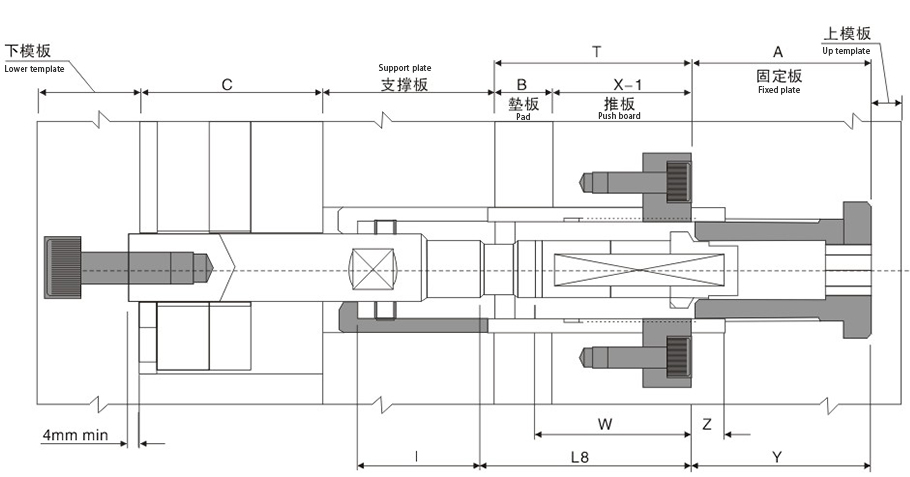

Dimensione spina  Modello Campo corsa T
Min./Max.		 Configurazione della lunghezza del perno centrale Suggerisci stampo
Max. taglia		 Forza di trazione (kgf) Taglia
Statico dinamico  Dinamico L8 NEL E CON

28

piccolo

 DDKL2811 5-> 30 140 296 1000 100 40 23 ± 0,1  22-> 35

10

  +0.04  0
DDKL2812 250
DDKL2821 30-> 55 140
DDKL2822 250

34

medio

 DDKL3411 6-> 41 160 396 2000 200 51 32 ± 0,1 2 27-> 47,6

12

 +0.04   0
DDKL3412 280
DDKL3421 41-> 76 160
DDKL3422 280

45

grande

 DDKL4511 12-> 58 200 596 3000 380 68 43 ± 0,1 35-> 60

16

+0.04 0
DDKL4512 310
DDKL4521 58-> 104 200
DDKL4522 310

Dimensioni della spina Modello DDKL11 DDKL21 DDKL31 DDKL32 DDKL62 DDKL41 DDKL51 DDKL71 / 72 Gamma di colpi DDKL81 / 82 Lunghezza perno centrale

28

piccolo

 DDKL2811 DDKL del 2011 DDKL-2021 DDKL-2031 DDKL-2032 DDKL-2062 DDKL-2041 DDKL-2051 DDKL-2071 5-30 DDKL-2081 140
DDKL2812 DDKL-2082 250
DDKL2821 DDKL-2072 30-55 DDKL-2081 140
DDKL2822 DDKL-2082 250

34

medio

 DDKL3411 DDKL-3011 DDKL-3021 DDKL-3031 DDKL-3032 DDKL-3062 DDKL-3041 DDKL-3051 DDKL-3071 6-41 DDKL-3081 160
DDKL3412 DDKL-3082 280
DDKL3421 DDKL-3072 41-76 DDKL-3081 160
DDKL3422 DDKL-3082 280

45

grande

 DDKL4511 DDKL-4011 DDKL-4021 DDKL-4031 DDKL-4032 DDKL-4062 DDKL-4041 DDKL-4051 DDKL-4071 12-58 DDKL-4081 200
DDKL4512 DDKL-4082 310
DDKL4521 DDKL-4072 58-104 DDKL-4081 200
DDKL4522 DDKL-4082 310

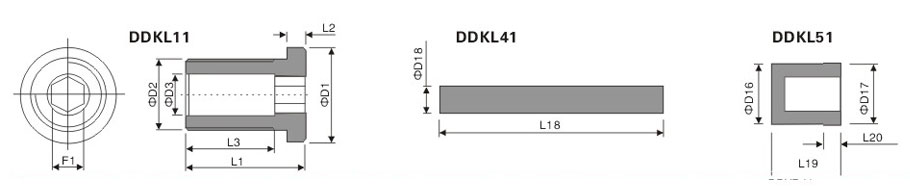

Modello Taglia D1 D2 D3 L1 L2 L3 F1 Modello Taglia D15 L18 Modello Taglia D16 D17 L19 L20
DDKL2011 Piccolo 28 M22x1.25 13.5 34 5 26 10 DDKL2041 Piccolo 6.5 56 DDKL2051 Piccolo 12.3 12.9 15 3
DDKL3011 medio 33 M26x1.50 16 46 6 35 12 DDKL3041 medio 8 70 DDKL3051 medio 14.4 15.4 ventitré 5
DDKL4011 Grande 42 M34x1.50 18.4 59 10 42 14 DDKL4041 Grande 9.7 90 DDKL4051 Grande 19.4 20.4 32 7

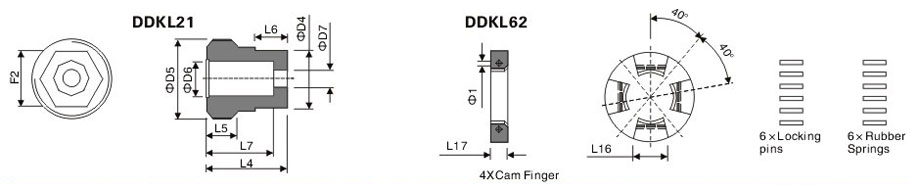

Modello Taglia D4 D5 D6 D7 L4 L5 L6 L7 F2 Modello Taglia L16 L17
DDKL2021 Piccolo 12.6 M16x1  6.8 2.6 18 7 7 15 11 DDKL2062 Piccolo 5.8 4.2
DDKL3021 medio 15  M19x1  8.3 3 ventuno 8 8 17 13 DDKL3062 medio 7.2 4.8
DDKL4021 Grande 17.2 M24x1  10 3.5 25 10 9 ventuno 15 DDKL4062 Grande 9 6

Modello

Modello

(+ DKL62)

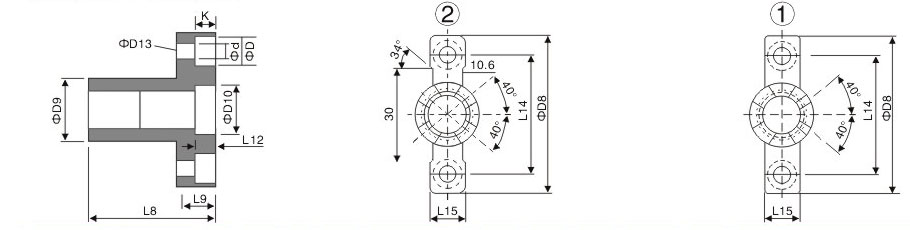

 Taglia D8 D9 D10 L8 L9 L12 L14 L15 R1 D13
d D PER

metrico

SHCS
DDKL2031 (²) DDKL2032 (²) Piccolo 54  20,6 M16x1 40 13 7 40 12.6 2.5 6.8 10.4 6.8 M6x1
DDKL3031 (¹) DDKL3032 (¹) medio  60  24.4 M19x1 51 15 8 46
DDKL4031 (¹) DDKL4032 (¹) Grande 78  32.4 M24x1 38 20 10 60 17 4 8.4 13.7 8.5 M8x1,25

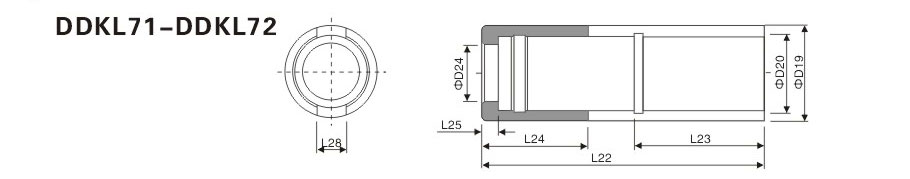

Modello Taglia Gamma di colpi L22 D19 D20 D24 L23 L24 L25 L28
DDKL 2071 Piccolo 5-30 86 28 M22x1.25 16 37 31.5 6 10.8
DDKL 2072 30-55 111
DDKL 3071 medio 6-41 34 M26x1.25 19 49 41 7 12.8
DDKL 3072 41-76 146
DDKL 4071 Grande 12-58 152 45 M34x1.5 26 65 56 10 17,3
DDKL 4072 58-104 198

Modello Taglia L29 D25 D26 D27 L30 L31 L32 F3 D28
DDKL 2081 Piccolo 140 16 12.4 9.8 ventuno 4 6.7 13 M8x1,25
DDKL 2082 250
DDKL 3081 medio 160 19 14.5 11.7 venti quattro 4.6 7.6 15 M10x1.5
DDKL 3082 280
DDKL 4081 Grande 200 26 19.5 15.9 31 5.5 9.5 ventidue M12x1.75
DDKL 4082 310
