Chiusura a scatto

Z171

Download PDF:

Visualizza pdf Tutti i cataloghi

Contattaci

Dettagli del prodotto

caratteristiche:

Progettato semplice, facile da installare, l'altezza è regolabile durante il funzionamento. I test hanno dimostrato che è possibile sceglierne uno tra Z171 e Z170.

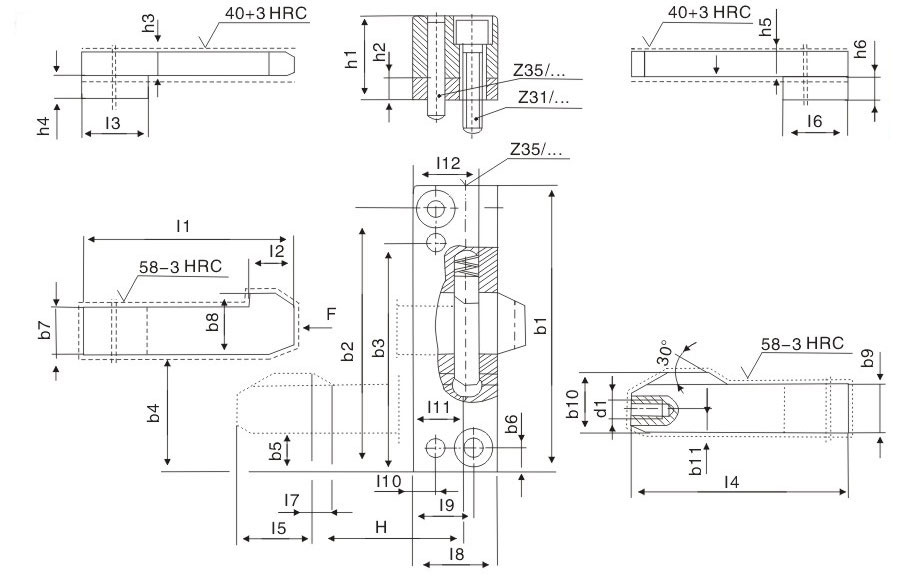

genere	b1 mm	I8 mm	I9 mm	I10 mm	b6 mm	b3 mm	b2 mm	h2 mm	I1 mm	b7 mm	b8 mm	h3 mm	I4 mm	b9 mm
Z171 / 1	75	ventidue	16	6	6	60	69	6	140	12.5	16	6	140	12.5
Z171 / 2	90	31.5	venti quattro	8	7	73	83	7.5	180	16	20.5	12.5	180	16
Z171 / 3	112	40	30	10	9	88	103	12	250	20	25.5	16	250	20
