Chiusura a scatto

caratteristiche:

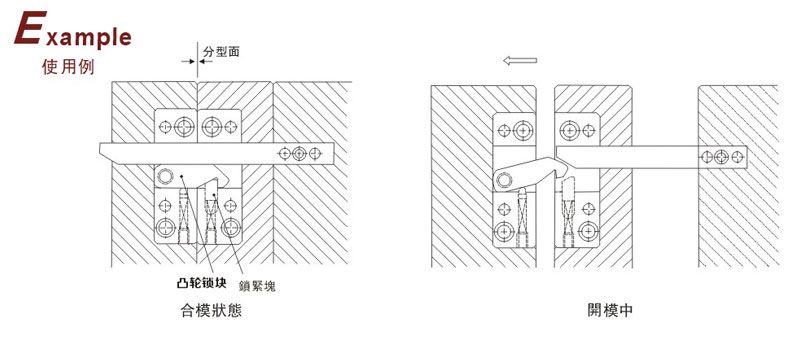

Con cornice piccola, ma stampo aperto esattamente e senza contraccolpo Nessun carico di blocco, applicare allo stampaggio di blocco a bassa pressione. È azione indipendentemente dalla sequenza di stampaggio del composto. I blocchi di bloccaggio hanno la funzione di ritorno quando la piastra del canale caldo si chiude prima di dividere la faccia.

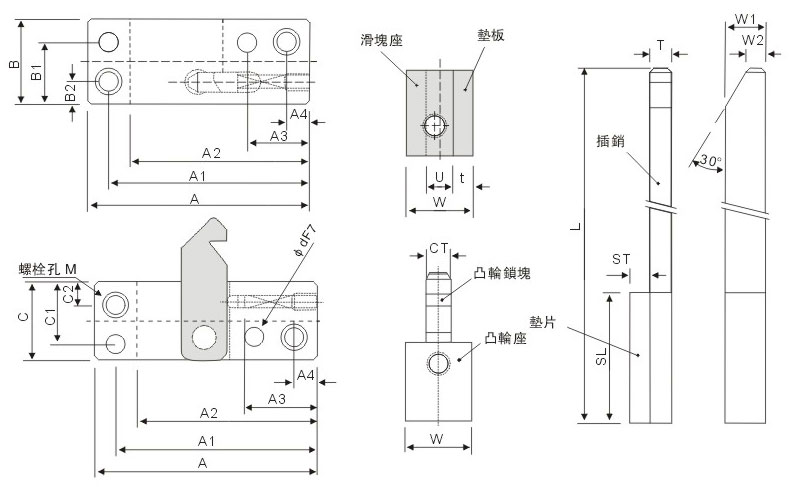

genere	Sede scorrevole - Guarnizione perno pannello sede camma
genere	UN	A1	A2	A3	A4	B	B1	B2	C	C1	C2	NEL	U	Foro per bullone M	d	t	W1	W2	T	L	ST	SL
PPLS (per carico leggero)	68	61.5	55	19	7	26	19	7	venti quattro	17	7	20	8	M6	¢ 6	6	13	5.9	7	250	6.5	40
PPLM (per carico medio)	88	79	70	venti quattro	9	38	29	9	30	ventuno	9	30	12	M8	¢ 8	7	16	8	10	300	8	50
PPLL (per carichi pesanti)	104	93	82	27	11	48	37	11	38	27	11	45	20	M10	¢ 10	8	20	9.5	15.5	350	10.2	55
